捷宸手套箱技術方案

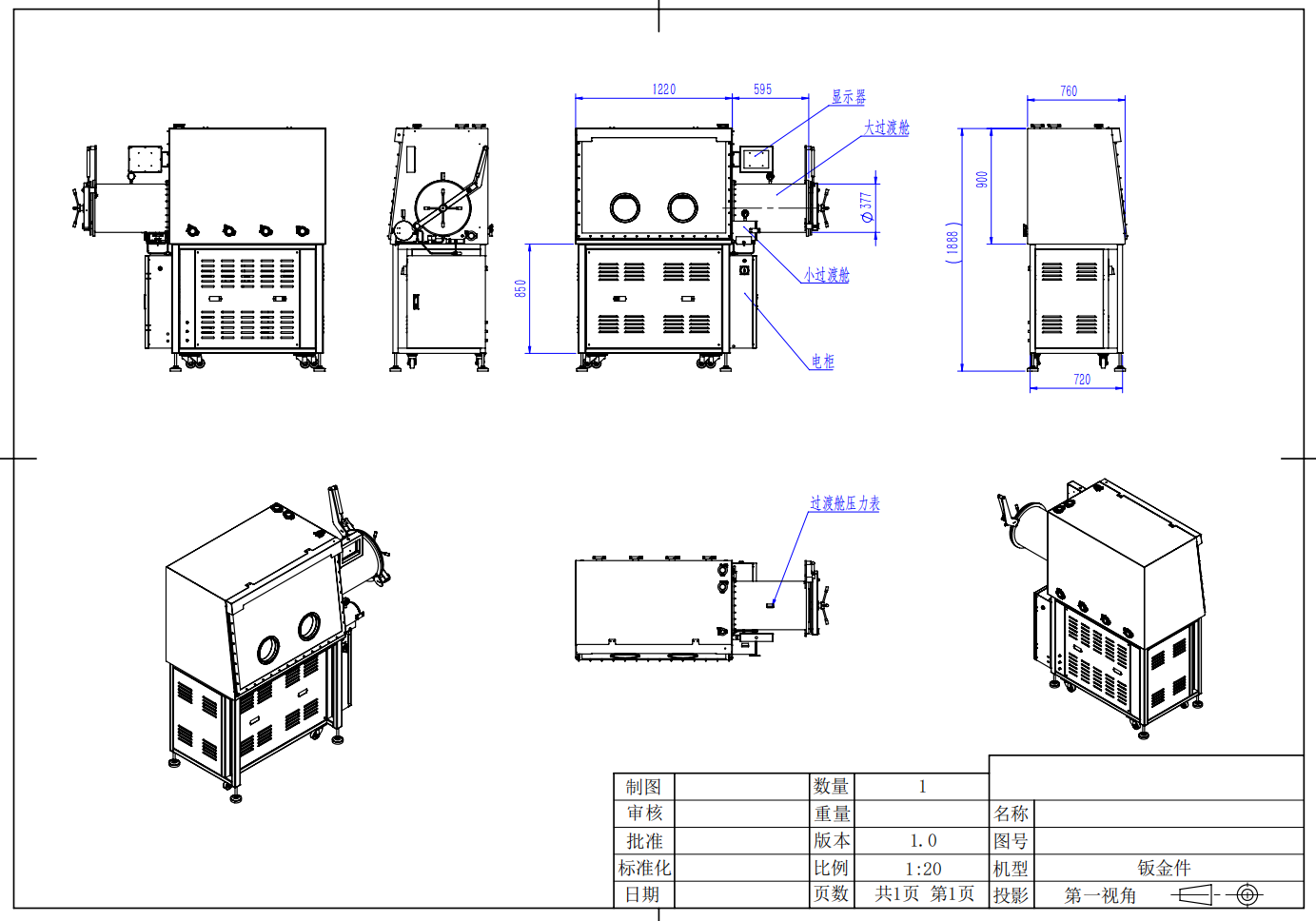

圖紙如下：
（盜圖必究）

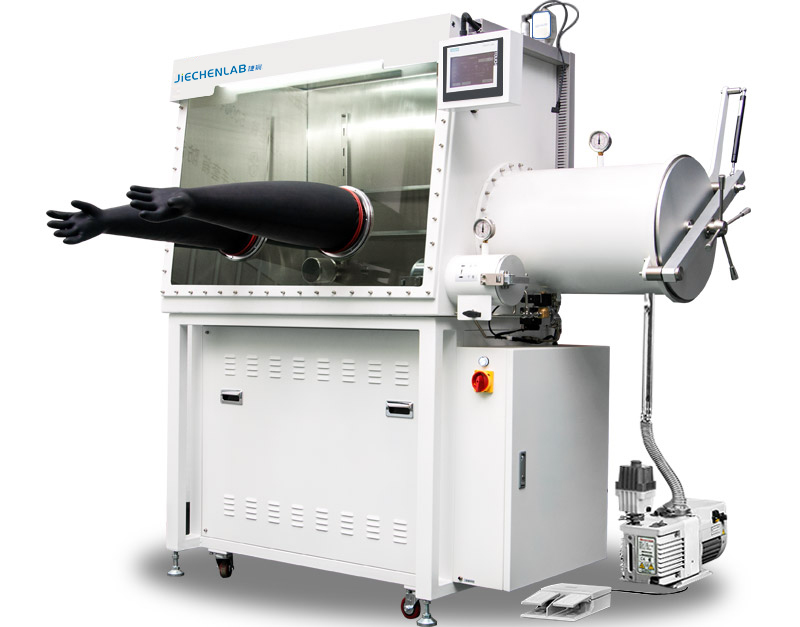

功能介紹：單工位，單面操作，集成有單柱凈化單元，PLC 控制及觸摸屏操作，真空泵，支架，一個封閉的箱體。帶有傾斜的操作面和可拆卸的安全玻璃前窗. 在標準 狀況下，即 20℃恒溫，一個標準大氣壓，99.999%的惰性氣源，水氧指標小于 0.1PPM
二、手套箱功能：
l 密閉循環
手套箱內的惰性氣體經循環風機和凈化器密閉循環，不斷地除水除氧
l 自動控制再生
除水除氧材料可以再生，再生過程由程序控制
l 自動清洗
手套箱內的氣氛置換通過自動控制的清洗閥門完成
l 箱體壓力控制
手套箱內壓力通過 PLC 自動控制, 工作壓力+/- 15mbar 內可以自由設定，超出 +/- 16mbar 系統自動保護
l 真空泵自動控制
真空泵要求在系統需要時自動開啟
三、主要組成和基本配置：
尺寸要求： （操作箱內）長度：1220mm；深度：760mm；高度：900mm
（設備整體）長度：1935mm；深度：790mm；高度：1800mm
集成有封閉的箱體（帶有傾斜的操作面和可拆卸的安全玻璃前窗）、過渡艙、循環凈化單 元(單柱) 、PLC 控制及觸摸屏操作系統，真空系統、顯示系統、支架等。
包括
l 1個 304 不銹鋼的箱體，耐酸，厚度 3 mm，
l 1 個不銹鋼制成的大過渡艙，直徑 377mm ， 長度 600mm ，右側
l 1 個小的過渡艙，直徑 150mm ，長度 300mm ，右側
l 1 個帶 2 個手套口的前窗
l 1副丁基橡膠手套
l 1套照明系統
l 1 臺高性能的循環風機
l 1 套凈化系統
l 1 臺真空泵
l 1 套 PLC 控制及觸摸屏操作系統
l 6 個盲板法蘭
l 1 套水分析儀
l 1 套氧分析儀
l 1個支架腳輪
l 1 個腳踏開關
四、 主要參數：
水氧指標：小于 0.1PPM
泄漏率：0.001vol%/h；
五、 關鍵部件來源
核心零部件 | 品牌 |
PLC | SIEMENS (Germany) 西門子 |
控制系統 | SIEMENS (Germany)西門子 |
304不銹鋼箱體 | AGS(China) |
風機 | DARGANG (Taiwan) |
銅觸媒 | BASF (Germany) UOP (American) |
分子篩 | UOP (American) |
電磁閥 | BURKERT Germany |
真空擋板閥 | 九天 |
水分析儀 | Michell(England) |
氧傳感器 | HT |
照明燈 | Philips (Netherlands) |
真空泵 | TURBO-8D |
六、 技術指標：
1）手套箱箱體
l 箱體：
材料：304 不銹鋼，厚度 3mm 內表面：不銹鋼拉絲處理
外表面： 噴漆，白色
箱體尺寸： 長度：1220mm ，深度：760mm ，高度： 900mm
l 手套口：材料為鋁合金，O 型圈密封， 自潤滑性能好，易于維護，且密封性能好
l 手套： 丁基橡膠 ，直徑 8” ，長度 32”
l 高效過濾器 ： 規格 0.3 微米，1 個氣體入口和 1 個氣體出口
l 擱物架： 不銹鋼材料，內置 3 層
l 箱體照明：LED 燈，安裝在每塊玻璃窗前上方
l 接口： 備用接口 10 個，電源接口2 個 （220V）
2) 大過渡艙
l 過渡艙（箱體右側）
尺寸：直徑 377mm,長600mm材料：304 不銹鋼
表面：內表面為拉絲處理
l 附件
滑動托盤：304 不銹鋼
艙門：雙門，鋁合金材料，陽極氧化處理，厚度 10mm ，豎直操作，帶提升機構 壓力表：模擬顯示
l 控制
電磁閥觸摸屏自動操作，
3) 小過渡艙
l 過渡艙 （箱體右側）
尺寸直徑 150mm，長度 300mm，進入箱體部分長度為 100mm 材料：304 不銹鋼 表面：內表面為拉絲處理
艙門：雙門，扣式，帶平移托盤 壓力表：模擬顯示
l 控制
手動閥手動操作
4）氣體凈化循環系統
l 凈化柱
功能：氣體密閉，除水、除氧 容器材料：304 不銹鋼
凈化材料：銅觸媒：5kg ，分子篩：7kg 凈化能力：除氧：60L ，除水：2Kg
水氧指標：小于 0. 1ppm
l 有機溶劑吸附筒
l 循環系統
工作氣體：氮氣、氬氣（氣體純度 99.999%）
循環能力：集成風機流量 90m3/h ，加裝變頻 l 再生
操作：PLC 自動控制再生過程
再生氣體：工作氣體與氫氣混合氣體，(氫氣 5-10%) l 真空泵
規格： ≥10m3/h ，旋片泵，帶油霧過濾器 ，氣振控制，包含油霧過濾及真空泵托盤 l 閥門
主閥：DN 40 KF ，電氣動角閥
控制閥：電磁集成閥 (不銹鋼集成閥座，單柱為六個閥集成) 電磁閥集中控制減少閥門接 頭管道，降低泄露率
5）控制系統：
l 功能：包括自診斷、斷電自啟動特性，具有壓力控制和自適應功能； 自動 控制、循環控制、密碼保護；單元控制采用西門子 PLC 觸摸屏。
l 壓力控制： 控制箱體、過渡艙的壓力，箱體工作壓力+/- 15mbar 內可以自 由設定，超出+/- 16mbar 系統自動保護；
l 腳踏板: 控制箱體壓力，方便操作升壓和降壓
6）顯示系統：采用西門子 PLC 觸摸屏，顯示運行狀態，箱體壓力、系統記錄等
7）真空系統控制情況
真空泵，可手動或通過 PLC 啟動，流量≥10m3/h ，可對過渡艙抽真空， 持箱體壓力平衡，真空泵極限真空度≤5x10-3 mbar
8）水分析儀
測量測量范圍：0～1000ppm，
9）氧分析儀
測量范圍： 0～1000ppm
精度：0. 1ppm
七、驗收標準：
在標準狀況下，即 20℃恒溫，一個標準大氣壓，99.999%的惰性氣源，水、氧指標小 于 0.01 ppm ，泄漏率＜0.001vol%/h。
