產品簡介
產品介紹：電腦型纖維圖像分析儀（投影儀）、纖維細度和含量檢測、纖維質量檢測、氣孔率及石棉含量分析是紡織部纖維細度及含量測定的標準儀器，采用顯微鏡及專用分析軟件的
400-987-7890或17126685555
產品介紹：
電腦型纖維圖像分析儀（投影儀）、纖維細度和含量檢測、纖維質量檢測、氣孔率及石棉含量分析是紡織部纖維細度及含量測定的標準儀器，采用顯微鏡及專用分析軟件的方法，配置大視野目鏡和專用物鏡，視場大而清晰， 粗微動同軸調焦機構，粗動松緊可調，可自由切換明試場/偏光觀察，進行 100%透光攝影，完成多功能纖維的分析和測量。該儀器既可用于木質纖維含量的檢測，也可檢測測量纖維長度和直徑，是纖維質量檢測的多功能儀器。廣泛應用于毛、麻、棉紡行業，畜牧業，化纖行業，羽毛行業，纖維檢驗部門、商檢系統等領域。
1、瀝青路面用纖維圖像測量JT/T533-2020
2、礦物棉纖維平均直徑測量分析GB/T5480-2017
3、纖維分析
4、氣孔率及石棉含量分析
5、中間相含量的測定_位點計數_網格法GB/T 38396-2019
6、中間相含量的測定_面積百分比_取色法GB/T 38396-2019
7、中間相含量的測定_面積百分比_勾選法（GB/T 38396-2019
8、碳纖維增強塑料孔隙含量和纖維體積含量試驗方法GB/T 3365-2008
9、工作場所空氣中粉塵測定第5部分：石棉纖維濃度GBZ/T 192.5-2007
10、羊毛纖維直徑試驗方法，投影顯微鏡法..·GB/T 10685-2007
11、紡織纖維鑒別試驗方法 第3 部分: 顯微鏡法···FZ/T 157.3-2007
型號 | LBXW21Z |
放大倍數 | 40-1000（標配40×-500×）帶有孔徑觀闌的阿貝聚光鏡 |
調焦范圍 | 40㎜ |
攝配鏡放大倍數 | 0.5倍 |
攝像機像素 | 2000萬 |
測量精度 | ±0.5um |
測量速度 | 500/10min |
測量重復性 | ±0.1um |
纖維平均直徑，變異系數，標準偏差計算標準 | 根據國家標準GB10685-89**標準ISO137-85制定 |
照明裝置 | 反射光LED |
工作電源 | AC220V±5 50HZ |
標準配置 | 整機型號 | |
部件 | LBXW201 | LBXW21Z |
光學系統 | LIOS無限遠色差校正光學系統 | ● |
觀察筒 | 鉸鏈?zhǔn)饺浚?0°傾斜，360°旋轉，視度可調 | ● |
目鏡 | 高眼點大視野平場目鏡PL10X/20mm | ● |
長距平場 消色差物鏡 | PL4X /0.13 WD18mm | ● |
LPL10X/0.25 WD16mm | ● | |
LPL20X/0.40 WD9.3mm | ● | |
LPL50X/0.60 WD6.3mm | ● | |
轉換器 | 內定位四孔轉換器 | ● |
內定位五孔轉換器 | ○ | |
調焦機構 | 低手位粗微同軸調焦機構，微調精度0.002mm，帶有防止下滑的調節松緊裝置和機械上限位裝置。 | ● |

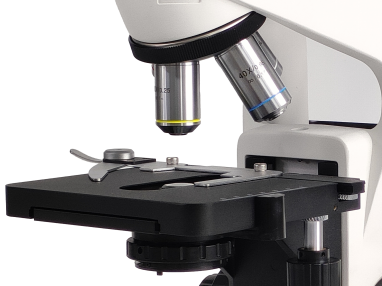

載物臺 | 復合式雙層機械移動平臺，臺面尺寸140*132mm，移動范圍：76mmX50mm，精度0.1mm。 | ● |

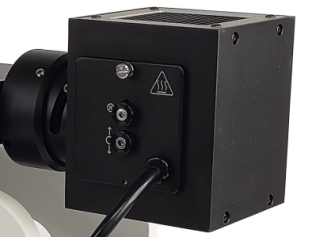

反射照明系統 | 反射式柯拉照明，，5W LED暖色，光強連續可調，帶可變孔徑光闌與視場光闌，視場光闌中心可調 | ● |
反射式柯拉照明，鹵素?zé)?2V30W，光強連續可調，帶可變孔徑光闌與視場光闌，視場光闌中心可調 | ○ | |
CCD攝像裝置 | 彩色數碼相機500萬像素（內置測量軟件）、測微尺 | ● |
彩色數碼相機2000萬像素（內置測量軟件）、測微尺 | ○ | |
適配鏡接口(攝配鏡） | 放大倍數0.5X | ● |
纖維軟件系統 | 專業纖維軟件分析系統(能夠?qū)崿F(xiàn)多功能纖維分析測量，成像系統的100%采集、測量長度分辨率0.01mm,寬度分辨率0.01um) | ● |
電腦 | 商務機 | ○ |
