產品簡介
產品簡介：U980超聲波探傷儀，致力于探傷技術，其地應用在鍋爐、壓力容器、電力、石油、化工、海洋石油、管道、船舶制造、汽車、機械制造、冶金、金屬加工、鋼結構、鐵
400-987-7890或17126685555
產品簡介：

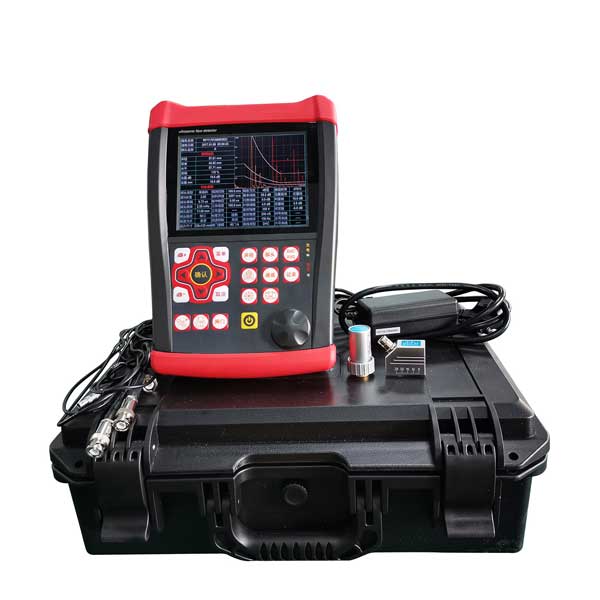

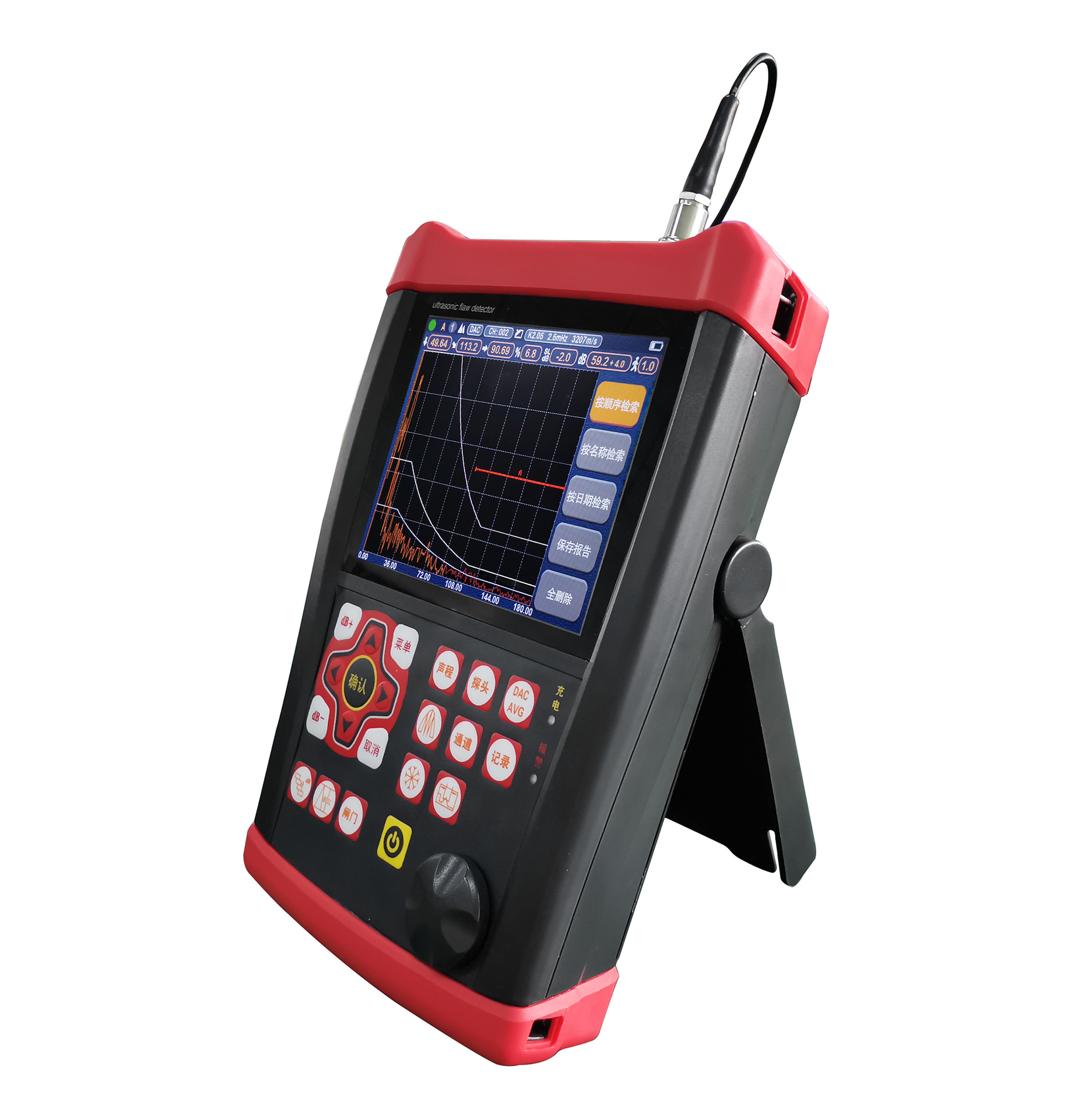

U980超聲波探傷儀，致力于探傷技術，其地應用在鍋爐、壓力容器、電力、石油、化工、海洋石油、管道、船舶制造、汽車、機械制造、冶金、金屬加工、鋼結構、鐵路交通、核能電力、高校等行業。
是一種便攜式工業探傷儀器，它能夠便捷地進行工件內部多種缺陷（裂紋、疏松、氣孔、夾雜等）的檢測、定位、評估和診斷。數字化超聲波探傷儀，波形穩定。
技術參數：
1、檢測范圍：15 米(鋼中、縱波)，透射 30 米（可擴展） 聲速范圍：(100～20000)m/s
2、重復發射率：30-3000Hz 可調節動態范圍：≥38dB
3、垂直線性誤差：≤2.5% 水平線性誤差：≤0.2% 分 辨 力：>40dB(5P14)
4、靈敏度余量：>65dB(深 200mmФ2 平底孔) 數字抑制：(0～80)%，不影響線性與增益
5、探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭，爬波探頭，表面波探頭閘 門：進波門、失波門；單閘門、雙閘門
6、報 警：蜂鳴報警，LED 燈報警電 源：直流（DC）9V
7、電池工作時間： 15 小時
8、外型尺寸：260×175×60 (mm)
9、重 量 ：1.2Kkg
10、環境溫度：(-10～50)℃ 相對濕度：(20～95)%RH
11、脈沖幅度：100V、200V、300V、400V、500V 分級選擇，適用探頭范圍廣脈沖寬度：在(0.03～0.51)μs 范圍內連續調節，以匹配不同頻率的探頭
12、探頭阻尼：50Ω、100Ω、150Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求硬件實時采樣：高分辨率 10 位 AD 轉換器，采樣速度 320MHz，波形高度保真
13、檢波方式：正半波、負半波、全波、射頻檢波濾波頻帶：（0.2～20）MHz
14、閘門讀數：單閘門和雙閘門讀數方式可選；閘門內峰值讀數總增益量：120 dB（設有 0.1dB、1dB、2dB、6dB 步進值） 插頭插座：BNC/LEMO 可選
注：以上指標是在探頭頻率為 2.5MHz、檢波方式為全波的情況下所測得
主要功能：
●自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K 值”、“前沿”及材料的“聲速”
●自動顯示缺陷回波位置（深度 d、水平 p、距離 s、波幅、當量 dB、孔徑 ф 值）
●自動增益、回波包絡、峰值記憶功能提高了探傷效率
●φ 值計算：直探頭鍛件探傷，找準缺陷的高波自動換算孔徑ф 值,大平底自動計算
●500 個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊
●可自由存儲、回放 1000 幅A 掃波形及數據（可擴展）
●外接U 盤，內部存儲可以隨時導出，也可以直接存儲無限量的探傷存儲文件
●探傷錄像：探傷過程的動態錄像，通過外部U 盤擴展，可以實現無限時的高質量錄像
●DAC、AVG 自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償
●B 型掃描：實時掃查、顯示橫截面，可顯示工件缺陷形狀，使探測結果更直觀
●13 個內置探傷標準可調出，可以自由輸入任意行業標準
●發射脈沖寬度和強度可調
●藍牙模式與手機和計算機通訊，實現探傷報告管理
●高性能安全環保鋰電池供電，標配可連續工作 10 小時以上，選配可增加電池容量到 15 小時
●實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲
●數字抑制，不影響增益和線性
●增益補償：對表面粗糙度、厚工件遠距離探傷等因素造成的Db 衰減可進行修正
●曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置和深度
●角度和K 值兩種輸入方式
●回波次數分析
●回波編碼：以不同顏色顯示 1~9 次回波，便于判斷缺陷位置
●裂紋測高：利用端點衍射波自動測量、計算裂紋高度
●DAC 聲光報警
●屏幕的凍結和解凍
●AWS D1.1/D1.5: 美國焊接學會標準，為各類AWS 焊縫檢測應用提供一個動態反射體“缺陷定級”
●角度和K 值兩種輸入方式
●波形填充
●電源狀態指示
●捕捉標記
●閘門內波形顏色標記
●閘門內展寬
