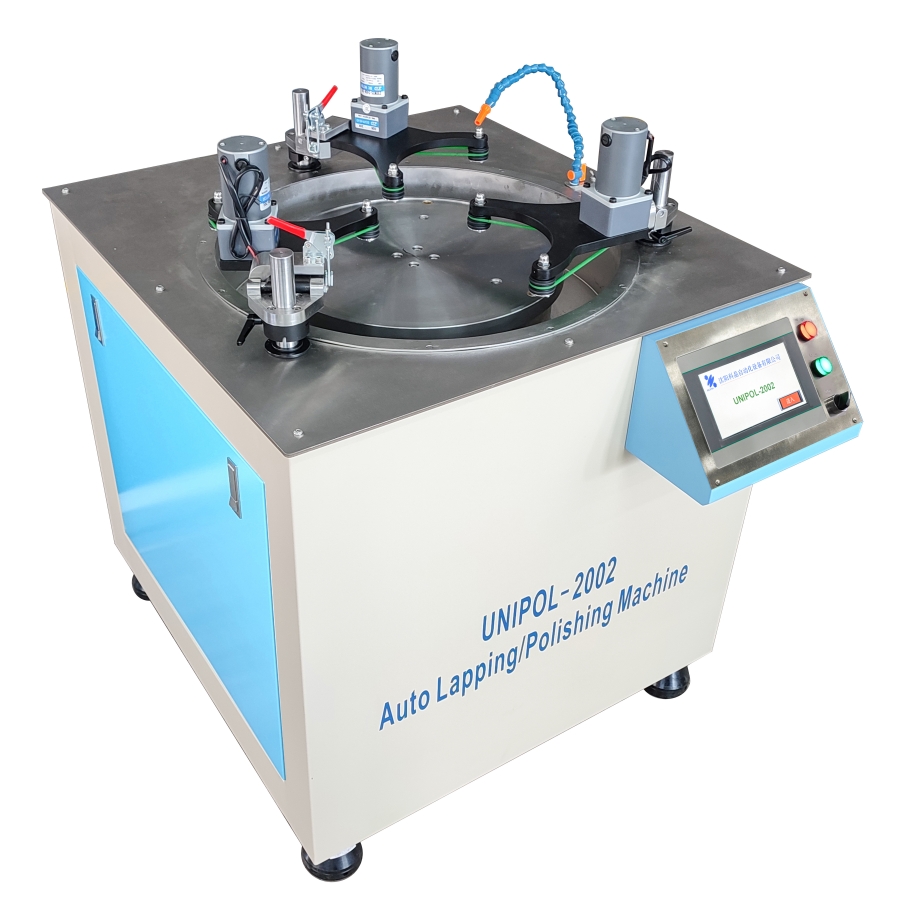

UNIPOL-2002精密研磨拋光機

產品簡介

UNIPOL-2002型精密研磨拋光機設有三個加工工位，是可進行大尺寸樣品磨拋的落地式磨拋機，用于晶體、陶瓷、金屬、玻璃、巖樣、礦樣、PCB板、紅外光學材料（如

產品型號：UNIPOL-2002

價格：咨詢

更新時間：2025-06-24

訪問量：

產品咨詢 400-987-7890或17126685555

產品分類

tel-phone

400-987-7890或17126685555

article

技術文章

詳細介紹在線留言

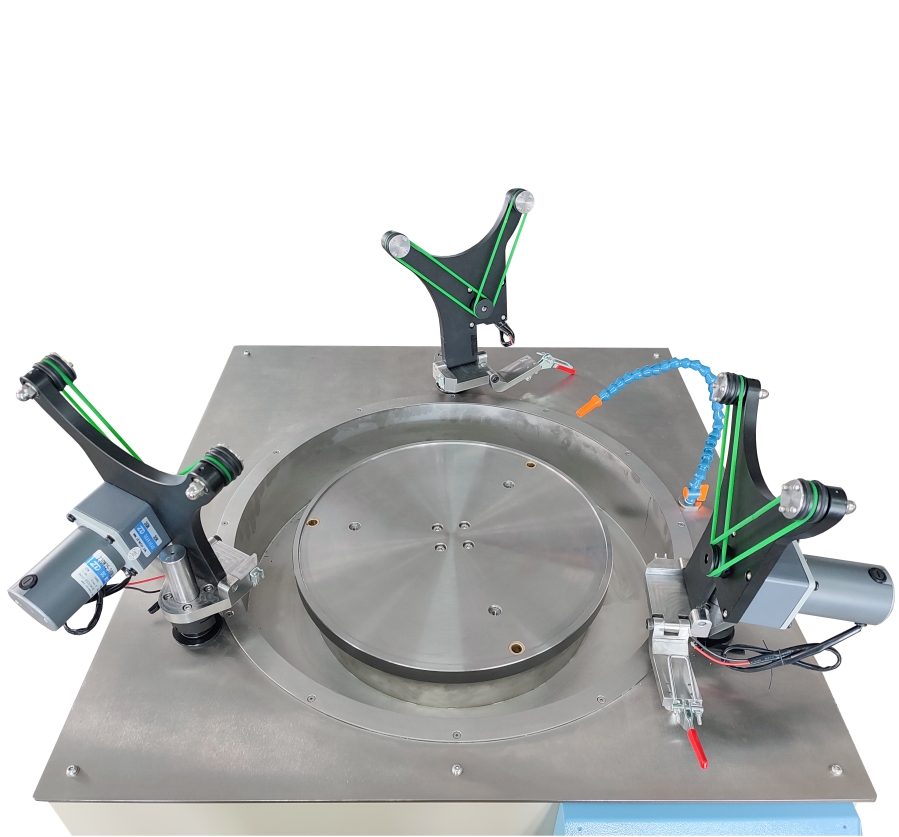

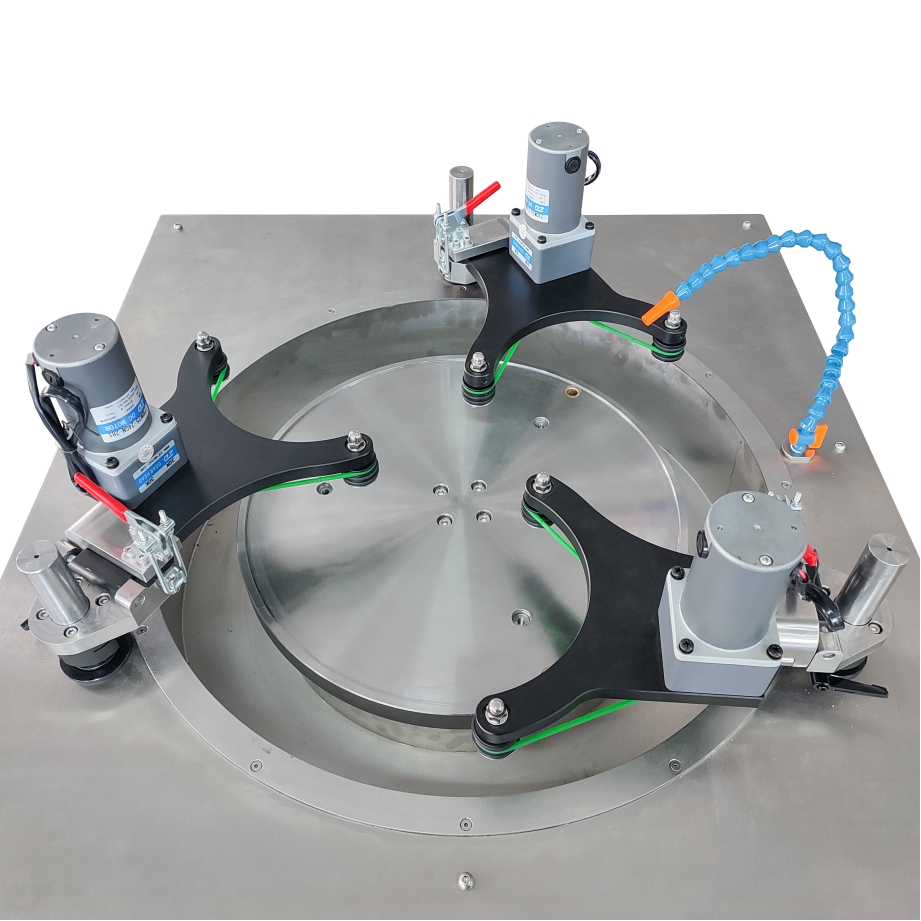

UNIPOL-2002型精密研磨拋光機設有三個加工工位，是可進行大尺寸樣品磨拋的落地式磨拋機，用于晶體、陶瓷、金屬、玻璃、巖樣、礦樣、PCB板、紅外光學材料（如硒化鋅、硫化鋅、硅、鍺等晶體）、耐火材料、復合材料等材料的研磨拋光制樣，是科學研究、生產實驗理想的磨拋設備之一。本機設置了?508mm的研磨拋光盤和三個加工工位，可用于研磨拋光≤?160mm的圓片或?qū)蔷€長≤160mm的矩形平面。在研磨過程中三個加工工位可以一定的頻率左右擺動，同時推動載物塊左右擺動，載物塊在進行自轉的同時隨著研磨盤公轉，使樣品做無規則運動，使研磨后的樣品表面質量均勻。三個擺臂自帶驅動電機可驅動載物盤進行自傳。研磨拋光機配備的載物塊是具有高的平面度和平行度的精密圓柱狀金屬塊，使研磨后的樣品表面也具有高的平面度，并且不會使樣品邊緣倒角，對邊緣要求高的樣品尤其適合。若配置適當?shù)母郊℅PC系列精密磨拋控制儀），可批量生產高質量的平面磨拋產品，例如直徑≤?160mm晶圓樣品的研磨與拋光。采用研磨盤加磨料的方式研磨樣品，也可以選用拋光盤貼砂紙的方式研磨樣品，砂紙或拋光墊采用磁力吸附的方式裝卡，裝卸方便。具體選用砂紙研磨還是磨料研磨可根據被研磨樣品的材質進行選擇。

高精度旋轉卡盤。
主軸與旋轉盤高精度同軸。
主軸自動升降，便于多尺寸磨拋；主軸可無極調速。
配有定時拋光功能，讓拋光更智能。

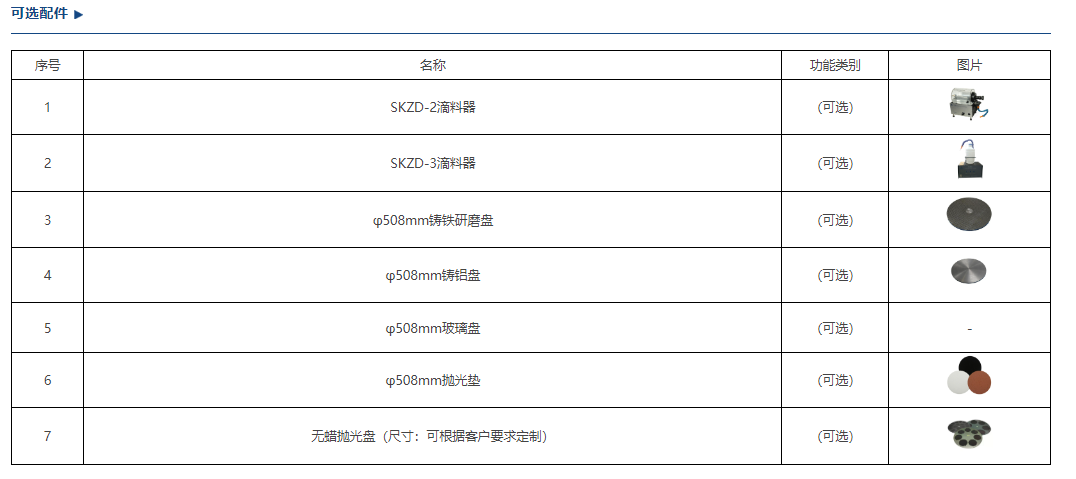

可選配自動滴料器，便于磨拋更便捷。

產品名稱	UNIPOL-2002型精密研磨拋光機
產品型號	UNIPOL-2002
主要參數	1.研磨盤：直徑φ508mm（20英寸）（標配不含研磨盤，具體材質請咨詢銷售） 2.載樣盤：直徑φ160mm（6英寸），厚度35mm 3.修盤環：外徑φ196mm，內徑φ160.5mm，厚度36mm 4.擺臂支架：每120°設置1個，共3個 5.工位數量：3個 6.研磨盤轉速：轉數：10-90轉/分鐘 7.擺臂支架擺動速度檔位：15-30檔（參考速度：5.5-13.5次/分鐘），擺臂可上翻折疊，方便研磨盤的清洗和載樣盤的更換。 8.擺臂上主動輪轉速：30-90rpm 9.擺臂主動輪單個電機功率：25W 10.研磨機主機電機：變頻電機：1.25kW， 220V

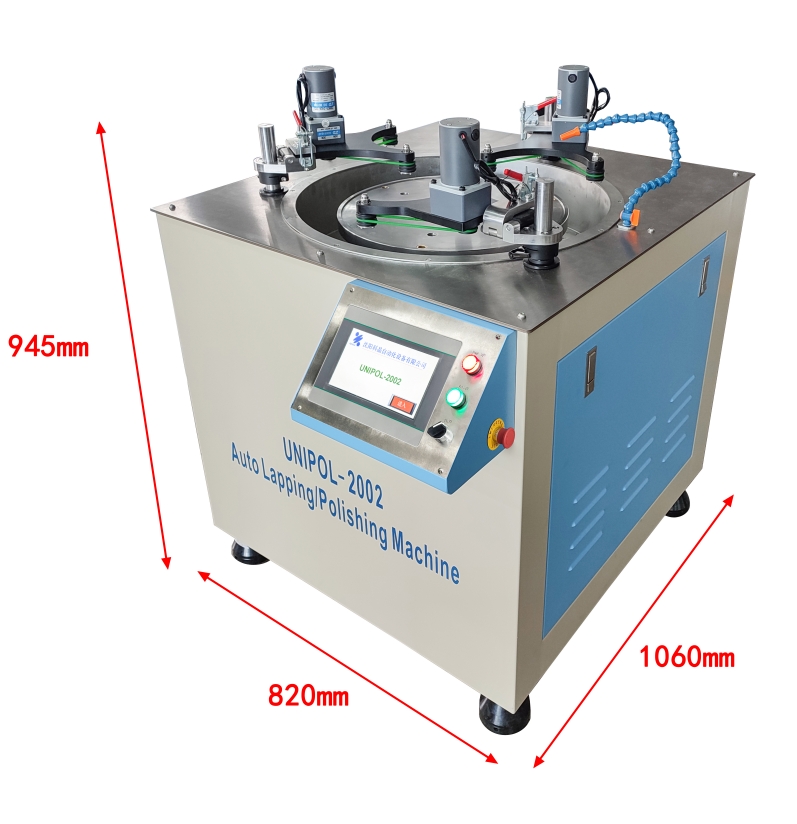

產品規格	11、產品規格： ·尺寸：落地式，8201060945mm ·重量：450kg
