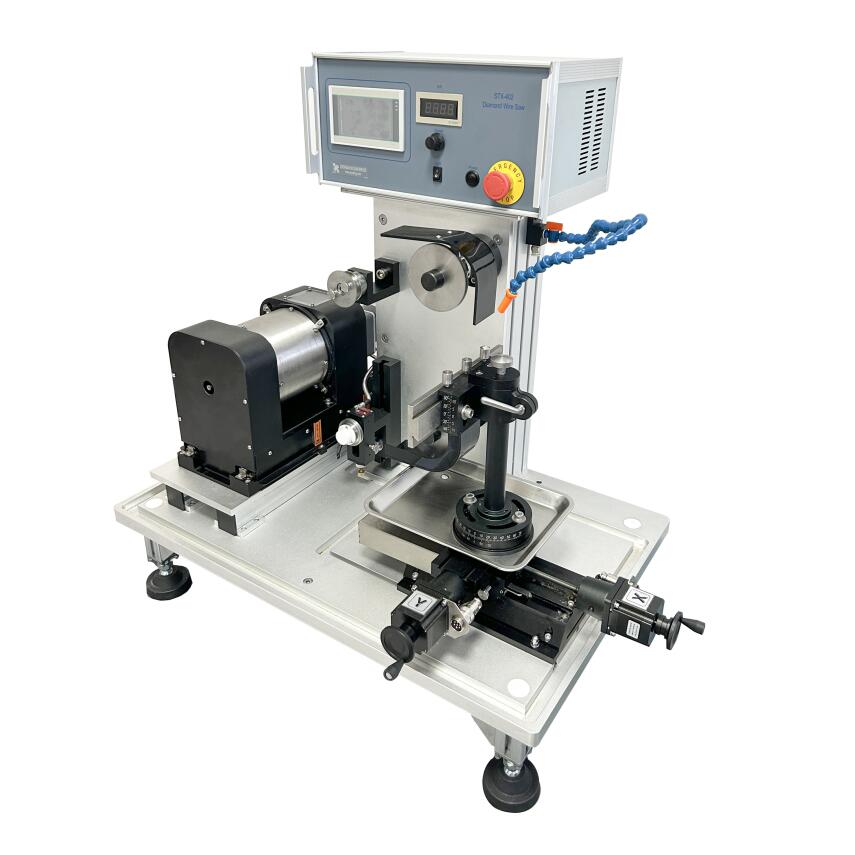

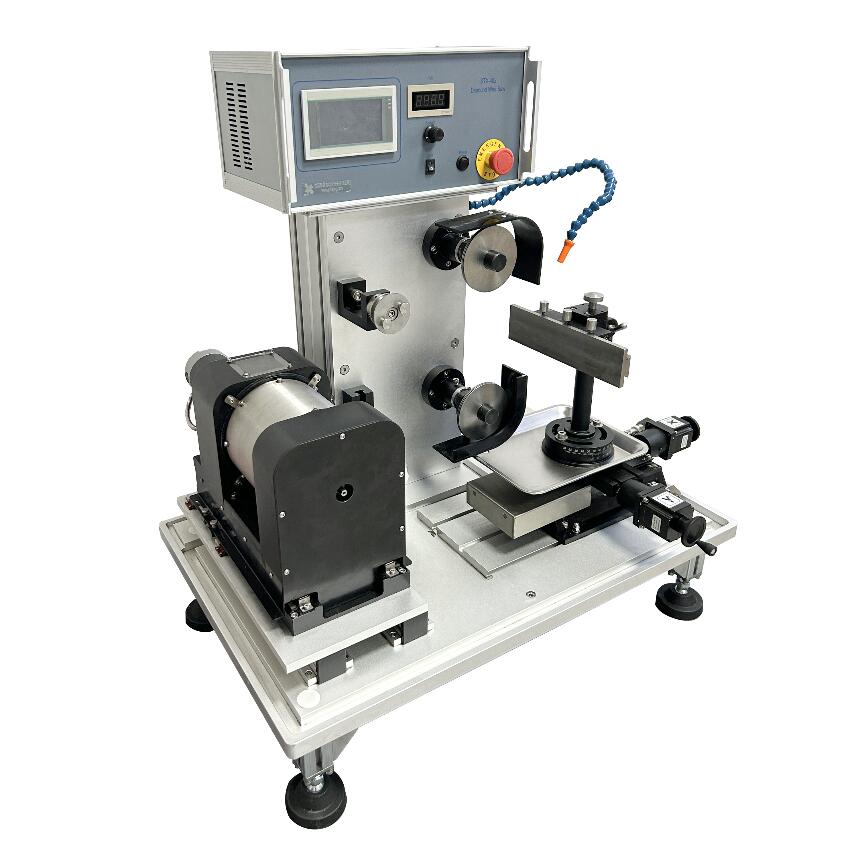

STX-402臺式金剛石線切割機是我司研發、制造的一種小型臺式金剛石線切割設備。可用于陶瓷、晶體、玻璃、金屬、巖石、熱電材料、紅外光學材料、復合材料以及生物醫學
400-987-7890或17126685555
STX-402臺式金剛石線切割機是我司研發、制造的一種小型臺式金剛石線切割設備。可用于陶瓷、晶體、玻璃、金屬、巖石、熱電材料、紅外光學材料、復合材料以及生物醫學材料等脆性材料的精密切割，切割尺寸可達4"。STX-402臺式金剛石線切割機是一款單線往復循環的連續金剛石線切割機，設置好切割程序后便可以對樣品進行連續切割，切割過程中樣品向切割線緩慢移動，切割后的樣品尺寸精度高。可使用切割線的長度長（80m），一次上線的使用壽命延長，大大提高了切割效率。張緊輪采用彈簧張緊的模式，彈簧剛性強，張緊力大，張緊力在切割過程中保持不變，保持金剛石線的張緊度。STX-402臺式金剛石線切割機能實現*率、高質量的切割，是實驗室和生產單位的理想設備。
特別適于切割高價值、易碎裂的晶體，如ZnO、BTO、YAG、BBO等，切片成功率可高達99%以上。

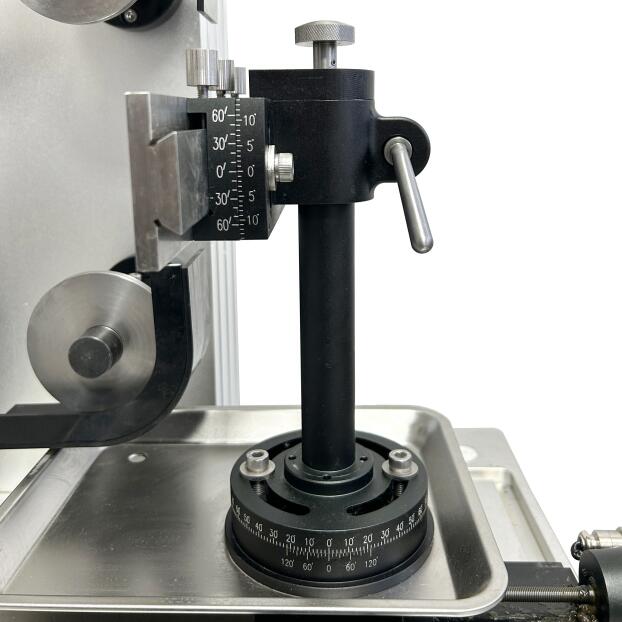

配有二維可調夾具，水平、垂直轉角精度都為±10′，可保證切割晶向的精度。
采用80m長的金剛石線進行往復式切割，線速度在0-2m/s間可調。
也可采用金屬光線與磨料漿液進行切割。
采用步進電機驅動，自動進刀切割。切割速度可根據材料不同進行相應調整，提高切割質量，及延長金剛石線使用壽命。
| 產品名稱 | STX-402臺式金剛石線切割機 | ||
| 產品型號 | STX-402 | ||
| 安裝條件 | 1、溫濕度：10-85%RH (at 25℃ 無凝露） 溫度： 0-45℃。 | ||
| 主要參數 | 1、供電接口：國標帶保險三極插座 2、總功率：250W 3、主體構成：鋁合金 4、金剛石線長度：≤100m 5、金剛石線直徑：≤0.45mm 6、金剛石線張緊方式：彈簧式張緊 7、主軸切割旋轉方式：往復式旋轉 8、主軸驅動電機：直流電機+減速機 6KB DC110V 120W 9、主軸轉速：2m/s 可調 10、X軸工作臺有效行程：≤110mm 11、Y 軸工作臺有效行程：≤110mm 12、X、Y 軸進給精度：0.01mm 13、切割速度設置范圍：0.05-40mm/min 14、三維夾具垂直轉角范圍：±10° 15、三維夾具水平旋轉范圍：±70° 16、三維夾具垂直升降范圍：10mm 17、三維夾具垂直轉角及水平轉角精度：10′ 18、Y 軸、X 軸驅動電機：精密步進電機 19、兩導向輪內側Max間距：≤150mm 20、切割MAx工件直徑和長度：Φ100mmX100mm 21、控制方式：PLC 編程器+4.3 寸觸摸屏 22、參數顯示形式：數字 23、安全控制裝置：繞線筒超行程、 斷線自停 備注：設備供電為國內標準 AC220V 50Hz 供電，實際供電以產品后部標牌參數為準. | ||

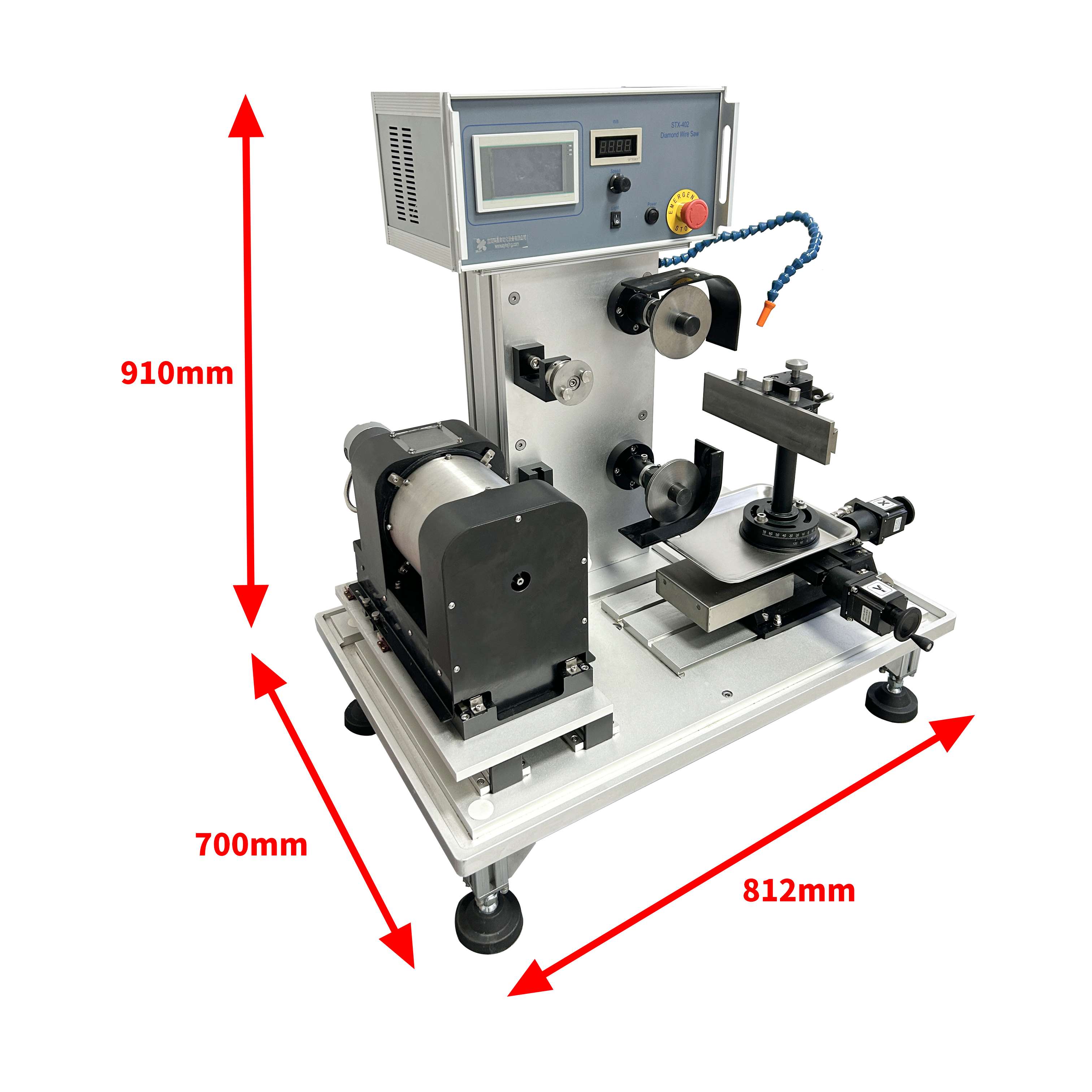

| 產品規格 | 設備外形尺寸：812mm×700mm×910mm | ||
| 功能用途 | 1、陶瓷材料：氧化鋁陶瓷、氧化鋅陶瓷、氧化鋯陶瓷、靶材陶瓷、蜂窩陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等； 2、晶體材料：石墨、硅晶體（太陽能多晶硅、單晶硅）、藍寶石、氧化鋁晶體、紅外玻璃晶體、氧化鋁晶體、碳化硅晶體、碘化銫晶體等； 3、玻璃材料：硫系玻璃、光學玻璃、石英玻璃、紅外玻璃、玻璃管等； 4、金屬材料：鐵、鋁、銅、鈦合金、鎂合金等金屬及合金、有色金屬（硫化鋅、鐵氧體）等； 5、復合材料：PVC板、碳纖維復合材料、玻璃纖維復合材料等6、巖石材料：天然巖石、玉石、隕石、裴翠、瑪瑙等精密切割； 各類高價值材料的精密切片；地質光片、地質薄片（沉積巖、巖漿巖、變質巖、礦石）等開方切片。 7、熱電材料：碲化鉍，碲化鉛、硅鍺合金等8、紅外光學材料：硒化鋅、硫化鋅、硅、鍺等晶體 9、生物醫學材料： 生物塑化標本切片 （人體動物器官、頜骨軟硬組織聯合切片、種植體觀察、牙齒冠橋，牙齒等組織學標本） ； 骨科軟硬組織聯合切片（股骨、髖關節、椎體等鮮活組織和硬組織、帶植入物的骨組織學樣本等）； 心腦血管支架切片，結石切片等醫學組織切片； ......注：材料硬度小于金剛石線的均可進行精密切割。 | ||
標配配件：
| 序號 | 名稱 | 數量 | 圖片鏈接 |
| 1 | 張緊輪 | 1個 |
|
| 2 | 導向輪 | 2個 |  |

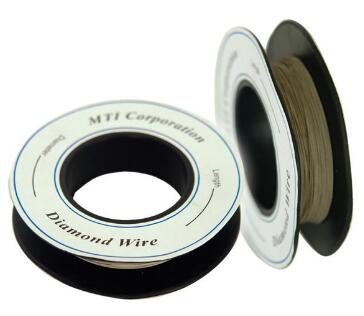

| 3 | 金剛石線 | 2卷 |  |

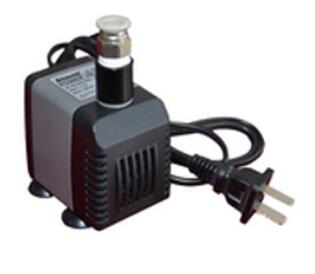

| 4 | 水泵 | 1個 |  |

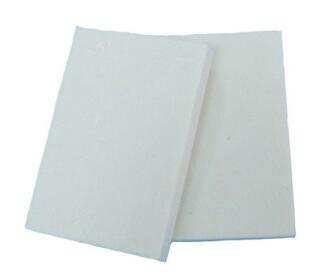

| 5 | 樹脂陶瓷塊 | 2塊 |  |

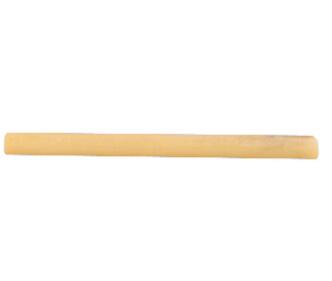

| 6 | 石蠟棒 | 4根 |  |
選配配件：
| 序號 | 名稱 | 功能類別 | 圖片 |
| 1 | 金剛石線（?0.25、?0.35、?0.42mm） | （可選） | |

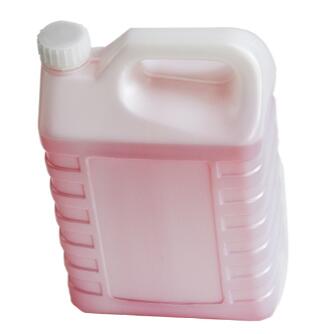

| 2 | 切割專用油 | （可選） |  |

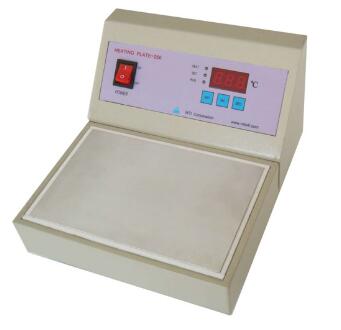

| 3 | MTI系列加熱平臺 | （可選） |
|
| 4 | 便攜式顯微鏡（3R無線數字顯微鏡） | （可選） |  |

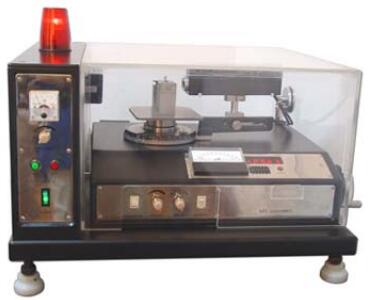

| 5 | DX-100單晶定向儀 | （可選） |  |
